一、概述
1、项目概况
内蒙古伊泰化工有限责任公司120万吨/年精细化学品示范项目污水处理装置在污水处理过程中产生一系列恶臭气体，为了改善工作环境，对污水装置的初期雨 水调节池、平流隔油池、含油污水收集池、1#中间水池、油品合成废水调节池、格栅间和提升泵站、综合调节池、涡凹气浮装置、溶气气浮装置、一级A池、污泥浓缩池、生化污泥脱水机房、污泥干化间区域产生的臭气进行处理，收集到的气体经除臭设备净化后达标排放。
本设计包含池体加盖、管道收集、废气处理、水电的管路铺设等。
设计依据
内蒙古伊泰化工有限责任公司提供的有关设计参考文件；
内蒙古伊泰化工有限责任公司提供的其他基础资料及有关调查资料；
二、总体设计
设计范围及设计规模
内蒙古伊泰化工有限责任公司精细化学品示范项目污水处理装置，设计处理气量为50000m³/h；
初期雨水调节池，处理气量为630m³/h；
平流隔油池，处理气量为201m³/h；
含油污水收集池，处理气量为72m³/h；
1#中间水池，油品合成废水调节池，处理气量为1224m³/h；
格栅间和提升泵站，处理气量为152m³/h；
综合调节池，处理气量10137m³/h；
涡凹气浮装置，处理气量为336m³/h；
溶气气浮装置，处理气量464m³/h；
一级A池，处理气量10575m³/h；
污泥浓缩池，处理气量726m³/h；
生化污泥脱水机房，处理气量7200m³/h；
污泥干化间，处理气量15264m³/h；
涡凹气浮装置，处理气量为250m³/h；
溶气气浮装置，处理气量为330m³/h；
一级A池，处理气量为8820m³/h；
污泥浓缩池，处理气量为4800m³/h；
生化污泥脱水机房，处理气量11988m³/h；
污泥干化间，处理气量为12288m³/h；
综上所述：该项目臭气处理设计量为50000m³/h；
排放标准
在无外界污染源影响的情况下：
区域内收集的臭气源，经过处理，排放口气体要达到《恶臭污染物排放标准》（GB14554-93）规定的恶臭物的厂界浓度极限值的二级标准和《城镇污水处理厂污染物排放标准》GB18918-2002中厂界（防护带边缘）废气排放二级标准。
3、 恶臭气体处理工艺流程图
恶臭气体处理工艺流程如下：
臭气源封闭——臭气收集——化学洗涤除湿——风机输送——生物除臭装置——达标排放
三、除臭系统
化学洗涤塔规格：DN3500x5700mm，材质玻璃钢。
生物滤池除臭装置规格：14.0m×8.0m×2.8m（高）全自动控制。
该项目臭气处理设计量为50000m³/h

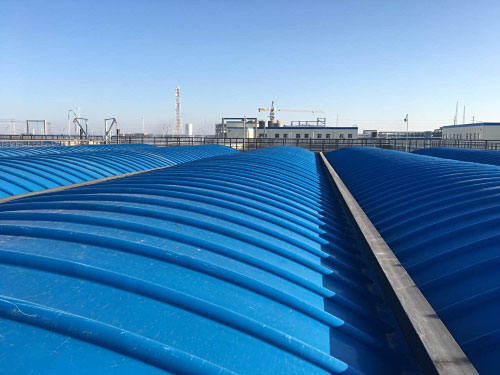

封闭系统：抗腐蚀、抗老化玻璃钢盖板+阳光板不锈钢骨架封闭。
收集系统：防静电、防老化、防腐蚀、阻燃型玻璃钢除臭风管。
